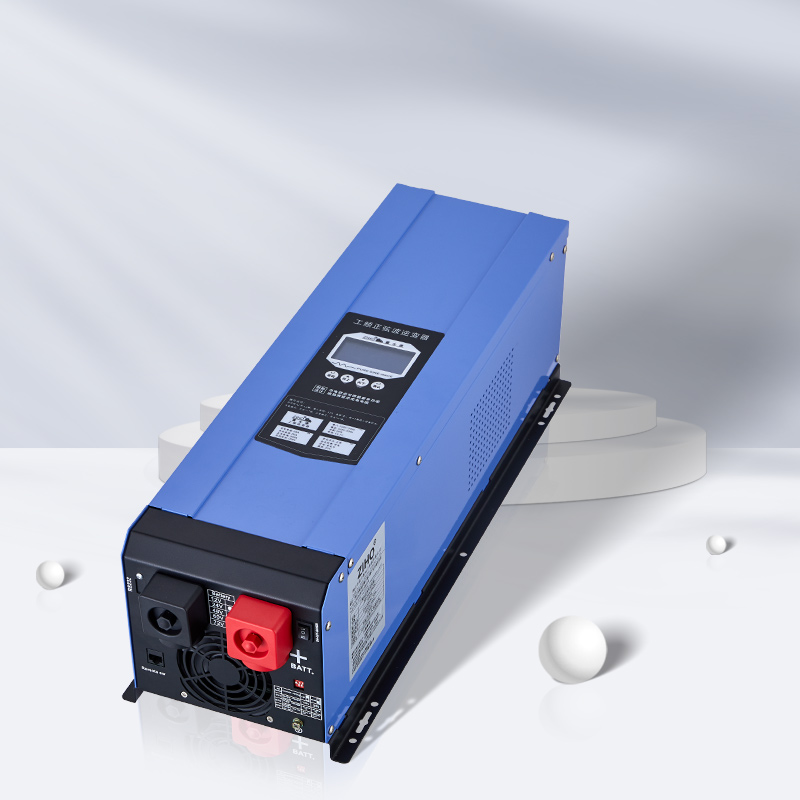

¿Cuál es el principio de funcionamiento del inversor?

Amigos, el principio delinversores para convertir primero el CA en DC. Luego use componentes electrónicos para cambiar el DC a AC. En general, el inversor con mayor potencia usa tiristor. Y establezca un dispositivo de frecuencia ajustable para que la frecuencia se ajuste dentro de un rango determinado. Se utiliza para controlar el número de revoluciones del motor. El número de revoluciones se puede ajustar dentro de un cierto rango. El inversor se usa ampliamente en la regulación de velocidad de los motores de CA. La tecnología de regulación de velocidad de frecuencia variable es una importante dirección de desarrollo de la tecnología de transmisión de energía moderna. Con el desarrollo de la tecnología Power Electronics, la tecnología de conversión de frecuencia de CA ha madurado gradualmente de la teoría a la práctica. El inversor no solo tiene una regulación de velocidad suave, rango grande, alta eficiencia, pequeña corriente de arranque, operación estable, sino también un efecto de ahorro de energía obvio. Por lo tanto, la regulación de la velocidad de frecuencia variable de CA ha reemplazado gradualmente la regulación tradicional de la velocidad de deslizamiento, la regulación de la velocidad del polo variable, la regulación de la velocidad de CC y otros sistemas de regulación de velocidad en el pasado, y se usa cada vez más en metalurgia, textiles, impresiones y tintes, línea de producción y edificios de máquina de humo, suministro de agua y otros campos. Generalmente se divide en varias partes, como circuito rectificador, circuito de suavizado, circuito de control, circuito inversor, etc.

1. Circuito de rectificación

La función del circuito rectificador es convertir la alimentación de CA en alimentación de CC. El circuito rectificador es generalmente un módulo rectificador separado.

2. Circuito de suavizado

El circuito de suavizado contiene un voltaje pulsante con una frecuencia de 6 veces mayor que la de la fuente de alimentación en el rectificador y el voltaje de CC rectificado. Además, la corriente pulsante generada por el inversor también hace que el voltaje de CC fluctúe. Para suprimir las fluctuaciones de voltaje, los inductores y condensadores se utilizan para absorber el voltaje pulsante (corriente). En general, la parte de CC de la fuente de alimentación del inversor de uso general tiene un margen para el circuito principal, por lo que se omite el inductor y se utiliza un circuito simple de filtrado y suavizado del condensador.

3. Circuito de control

Hoy en día, el regulador de velocidad de frecuencia variable utiliza básicamente un microcontrolador o DSP de 16 o 32 bits como núcleo de control, realizando así el control digital completo.

El inversor es un dispositivo de regulación de velocidad con voltaje de salida ajustable y frecuencia. El circuito que proporciona la señal de control se llama Circuito de control principal. El circuito de control está compuesto por los siguientes circuitos: el "circuito de operación" de frecuencia y voltaje, el "circuito de detección de voltaje y corriente" del circuito principal y el "circuito de detección de velocidad" del motor. La señal de control del circuito de operación se envía al "circuito de transmisión" y al "circuito de protección" del inversor y el motor. El método de control adoptado por el inversor es el control de velocidad, el control de torque, el PID u otros métodos. 4 Circuito del inversor El circuito inversor es opuesto al circuito rectificador. El circuito inversor convierte el voltaje de CC en el voltaje de CA de la frecuencia requerida, y enciende y apaga los dispositivos de interruptor de alimentación del puente superior y el puente inferior en un momento determinado. Por lo tanto, se puede obtener un voltaje de CA trifásico con una diferencia de fase de 120 ° de ángulo eléctrico en los terminales de salida U, V y W.
